濕度對流量計檢定結果的影響

日期：2023-03-01 點擊量：

對于音速噴嘴負壓法氣體流量計檢定裝置,檢定時的介質是未經過干燥的濕空氣,而計算流量時使用的參數卻是干空氣的參數(空氣中相對濕度的變化對壓縮系數和流出系數的影響較小，主要體現在對臨界流函數和密度的影響)。因此,需要對計算流量進行修正,經濕度修正的氣體質量流量q'm為:

式中:φ--空氣的相對濕度;
P--當地大氣壓;
PH--空氣中水蒸氣的飽和蒸汽壓。

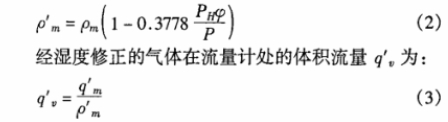

經濕度修正的氣體在流量計處得密度ρ'm為:

由于環境條件的影響,不同時間段對流量計進行檢定,其環境濕度是不一樣的。我們以TDS-100BT型氣體流量計為例，針對某一流量點,在不同濕度、不同溫度下分別進行試驗,通過檢定，得出的試驗數據如表4~表6所示。

由表4~表6可以看出,被檢流量計在相同滯止壓力、相同滯止溫度不同環境濕度下檢定得出的儀表系數是不同的,總體趨勢是儀表系數隨著濕度的增大而增大。其中,滯止溫度為13.60℃時,50%濕度與10%濕度下的儀表系數相差近0.12%;滯止溫度為20.00℃時,不同濕度下的儀表系數最大相差近0.27%;滯止溫度為25.00℃時,不同濕度下的儀表系數最大相差近0.36%。由此可見，隨著滯止溫度的升高,環境濕度對儀表系數的影響越來越大。因此,在流量計檢定過程中,盡可能保持檢定間濕度的穩定,以便保證檢定數據的科學準確性。
